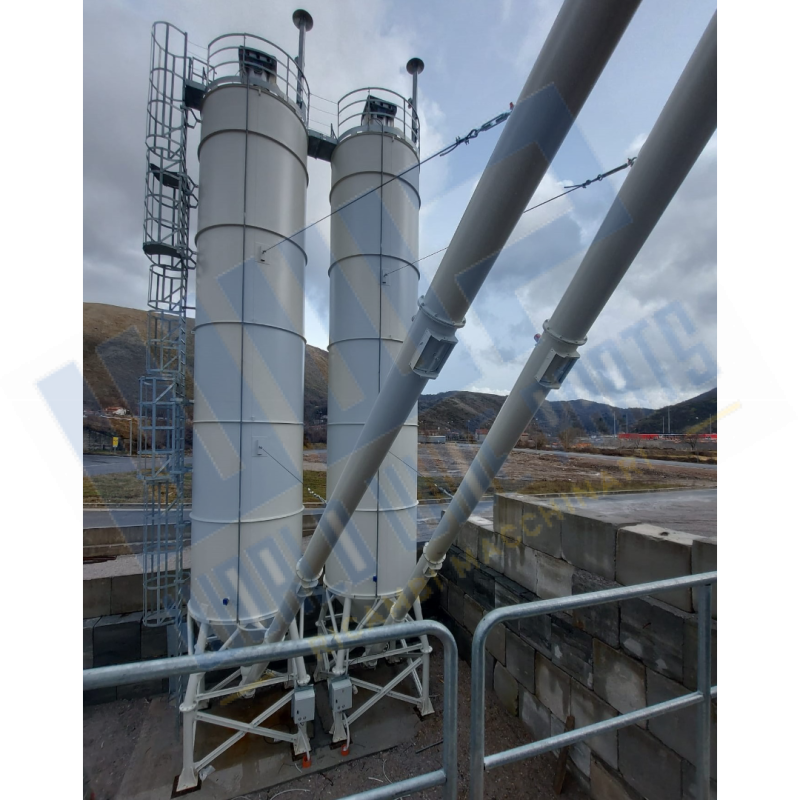

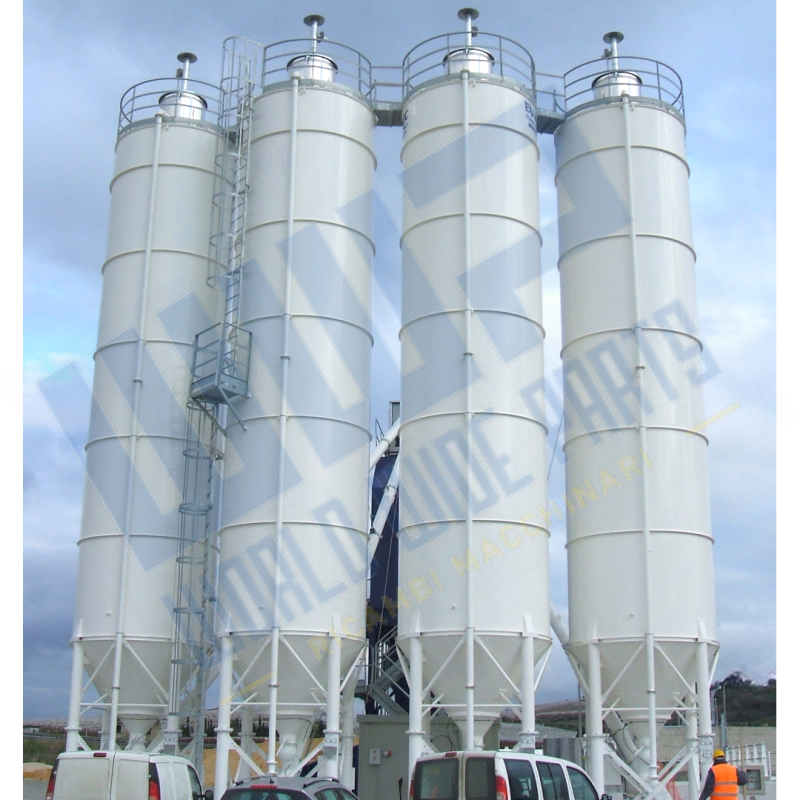

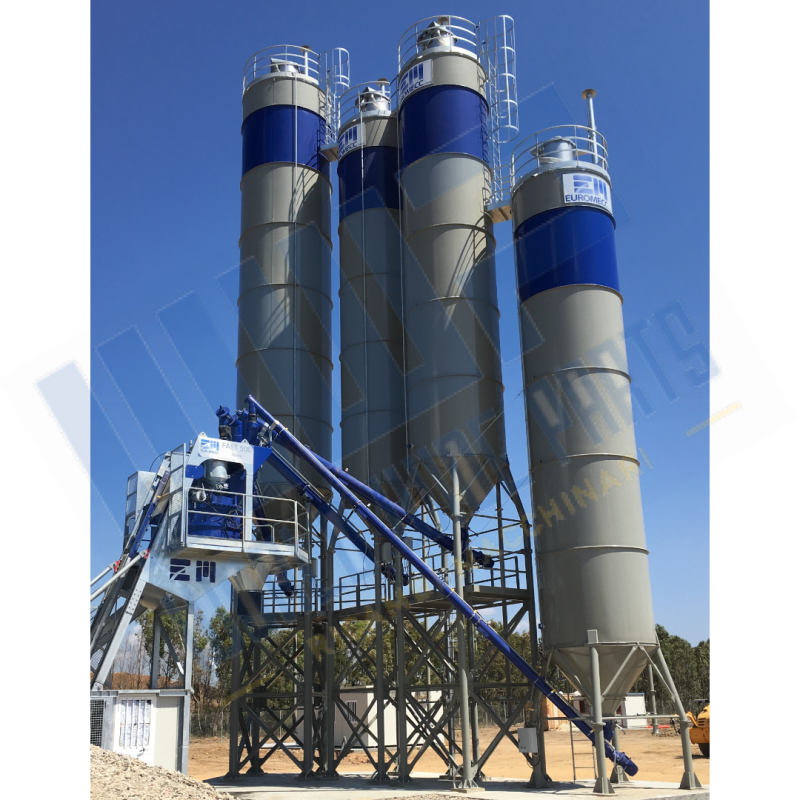

Silos monolitico - Ø 3000 mm

Name: Silos monolitico - Ø 3000 mm
Brand: World Wide Parts
SKU: SILOSMONO3000
Availability: OutOfStock

SILOS MONOLITICO - Ø 3000 mm - Disponibile nelle taglie 68, 75, 90 m³ - ESCLUSI DALLA FORNITURA: parapetto, scala alla marinara e tutti gli accessori.

*per maggiori dettagli consultare la scheda tecnica alla sezione "Schede tecniche"

Codice : SILOSMONO3000

Quantità

Descrizione Generica

Silos Ø 3000 mm - 68 m³ (h max / trasp. mt 13,65 ca.).
Silos Ø 3000 mm - 75 m³ (h max / trasp. mt 15,35 ca.).
Silos Ø 3000 mm - 90 m³ (h max / trasp. mt 16,65 ca.).
I silos monolitici sono interamente realizzati in acciaio S235JR. Ogni silos è completo di n.4 piedi in acciaio tubolare diam. 220 mm, traversatura controvento in tubolare, n.1 tubo di carico esterno diametro 114 mm con curve spessorate e terminale di carico tipo KAT-100-B, predisposizione per segnalatore pieno silos.
I silos si intendono sabbiati e verniciati come di seguito descritto:
Finitura interna: Grezzo
Finitura esterna:

Preparazione: Grado di preparazione P1 secondo normativa ISO 8501
Verniciatura: Applicazione di smalto acrilico alto solido al fosfato di zinco semilucido a ridotto contenuto di solvente, resistente ad acidi, alcali, grassi ed oli; spessore medio 160 µm; colore standard RAL9002.

NOTA BENE:
I componenti sono dimensionati assumendo:
- Tipo di terreno: tipo B (secondo l'Eurocodice 8);
- Azione sismica: caratterizzata da valore massimo dell'accelerazione orizzontale di ancoraggio dello spettro di risposta elastica per gli stati limite ultimi di salvaguardia della vita ag/g = 0,20 (secondo l'Eurocodice 8).

SPECIFICHE GENERALI DI PROGETTAZIONE:

Tutti i componenti sono dimensionati per le seguenti condizioni ambientali:

- Rugosità del terreno: area pianeggiante con bassa vegetazione ed ostacoli isolati distanti dal sito d'installazione manufatto almeno 20 volte l’altezza, e categoria di esposizione II (Eurocodice 1);

- Azioni sulle strutture (Eurocodice 1):

carichi da neve: 1.00 kN/m²

carichi da vento: v= 28 m/sec - 100 km/h;

- Tipo di terreno: tipo B, terreni di media consistenza caratterizzati da velocità media di propagazione delle onde di taglio nei primi 30 m tra 360 m/s e 800 m/s, con N_SPT > 50 colpi/30 cm nei terreni a grana grossa e C_u,30 > 250 kPA nei terreni a grana fina (Eurocodice 8);

- Azione sismica: caratterizzata da valore massimo dell'accelerazione orizzontale di ancoraggio dello spettro di risposta elastica per gli stati limite ultimi di salvaguardia della vita a_g/g = 0,2 (Eurocodice 8);

- Temperatura dell'aria: compresa tra -5° (minima invernale) e +40° (massima estiva), salvo realizzazione di tamponature coibentanti sull’impianto di betonaggio e/o sui silos;

- Classe di uso: classe I, costruzioni con presenza solo occasionale di persone, equivalente alla classe di importanza I secondo la definizione sugli Eurocodici.

Tutte le strutture d'acciaio sono realizzate con profili laminati a caldo di qualità S275 o superiore, in conformità con la norma EN 10025.

La lega di acciaio utilizzata è di qualità S235 o superiore, in conformità alla norma UNI EN 10025.
