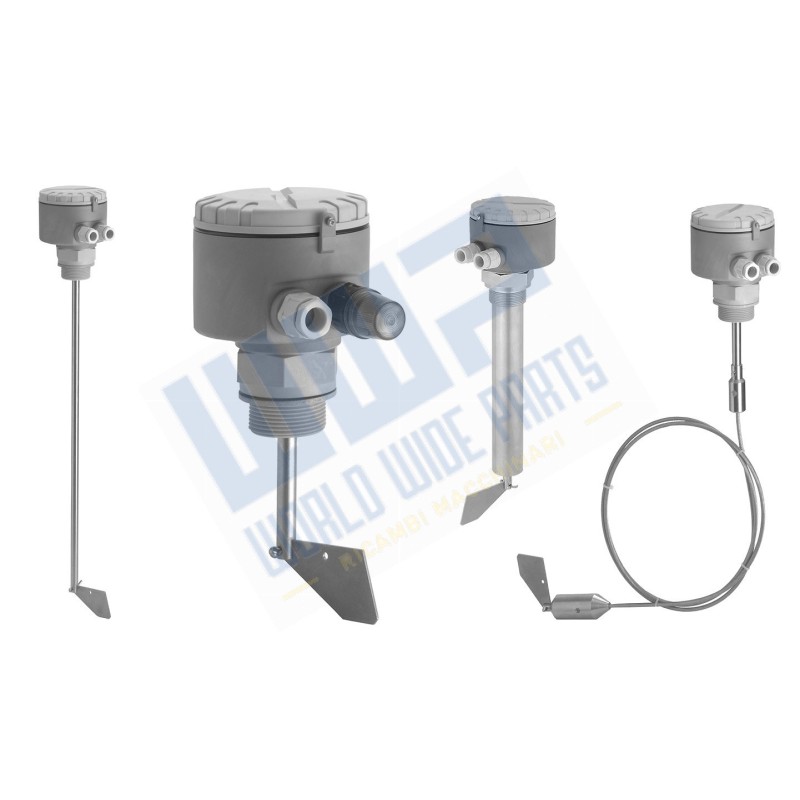

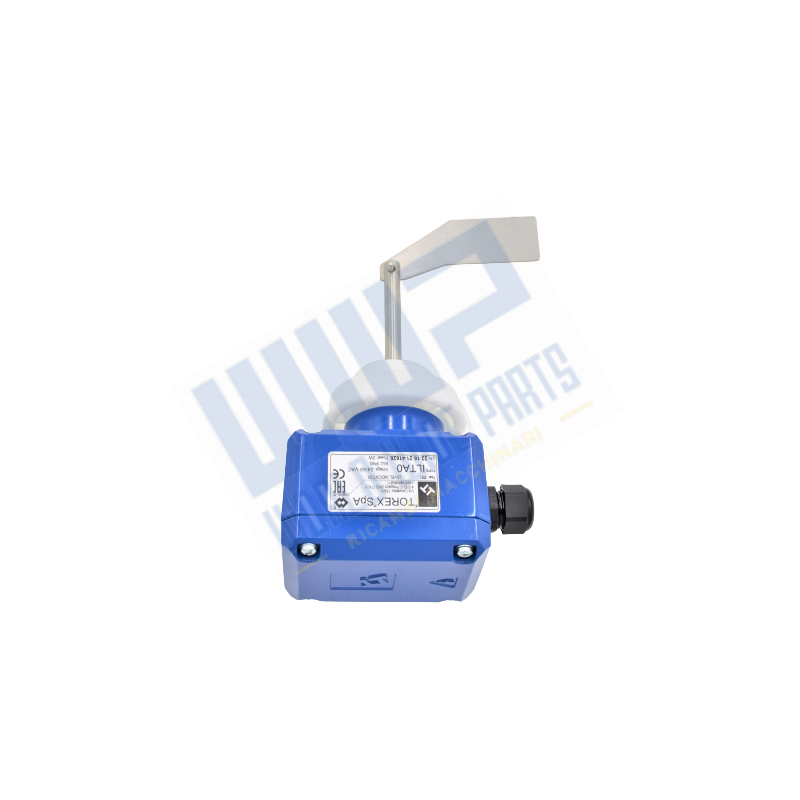

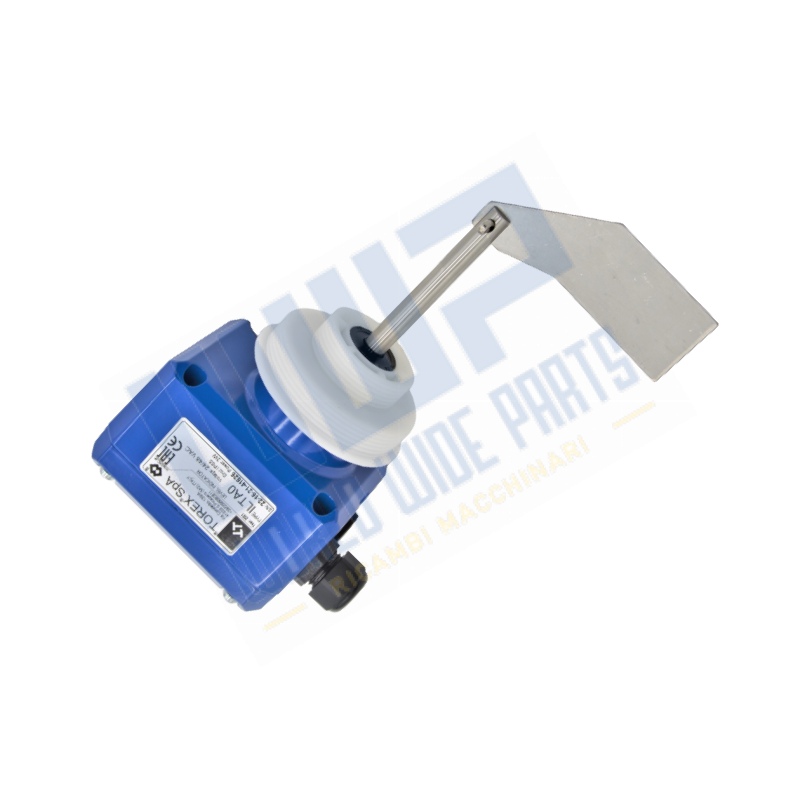

FTE30-DA11 - Indicatore di livello a paletta

Applicazione

L'interruttore universale di livello a paletta rotante FTE 30 è impiegato come allarme di pieno/vuoto e di richiesta in serbatoi contenenti solidi sfusi.

L'esecuzione e i materiali consentono l'applicazione dello strumento nell'industria alimentare. La certificazione per polveri zona 20 amplia le possibilità applicative.

Vantaggi

• semplicità operativa
• principio di misura brevettato
• fermo a scorrimento
• grado di protezione IP 65
• area Ex polveri secondo ATEX zona 20

Funzionamento e struttura del sistema

Principio di misura

L'asta e la paletta sono attivate da un motore sincronizzato, mediante un meccanismo di riduzione. Se la paletta si ferma a causa dei depositi di materiale, il motore incernierato nella custodia si sposta dalla posizione di riposo a quella di commutazione. Questo spostamento agisce su due contatti di scambio. Il primo serve per l'indicazione esterna di livello e il secondo per spegnere il motore.

La paletta inizia a ruotare quando il livello scende sotto la paletta. Il motore incernierato ritorna alla posizione di riposo e i due contattati commutano alla normale condizione di funzionamento. I carichi intermittenti contrari o anche nella direzione di rotazione sono compensati utilizzando una frizione di arresto.

Sistema di misura

Interruttore di soglia di livello completo formato da un'asta con motore sincronizzato e fermo a scorrimento, contatto di scambio a polo singolo. Tipiche aree applicative per il controllo di livello sono: cereali, zucchero, cacao, mangimi, detersivi in polvere, gesso, scagliola, cemento, granulati, trucioli di legno

Uscita

Segnale di uscita

Il contatto si modifica se i solidi raggiungono la soglia di livello.

Uscita in commutazione

Contatto di scambio liberi da potenziale.

Carico collegabile

• Relè: ≤ 250 V c.a., corrente nominale 100 mA...10 A, con carico del motore ≤ 3 A
• Relè PLC: ≤ 48 V c.c., corrente nominale 10 mA...100 mA

Ritardo di commutazione 2 secondi ca.

Vita operativa meccanica

500.000 cicli di commutazione min.
