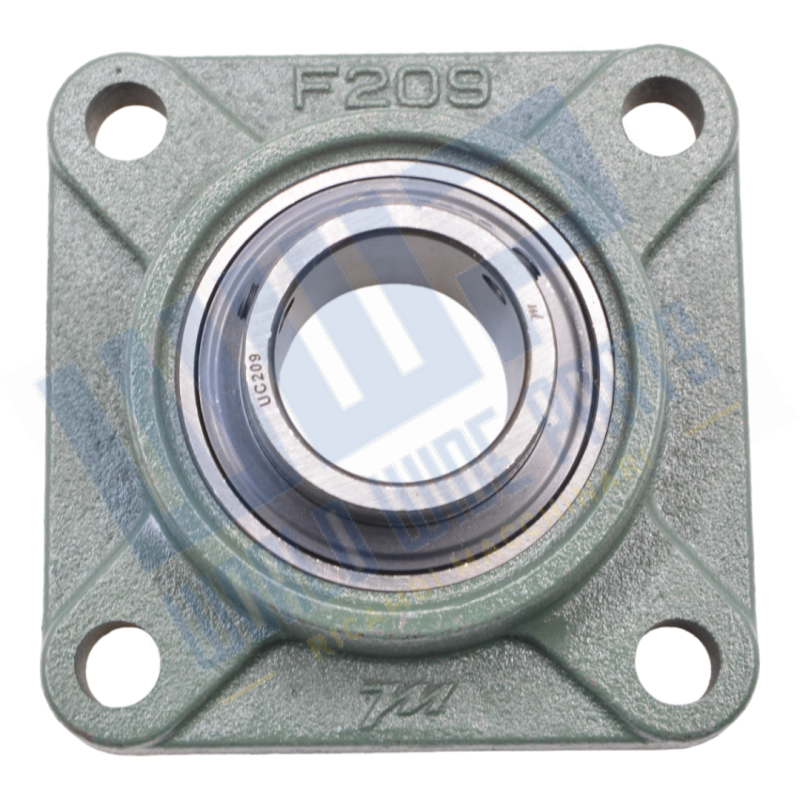

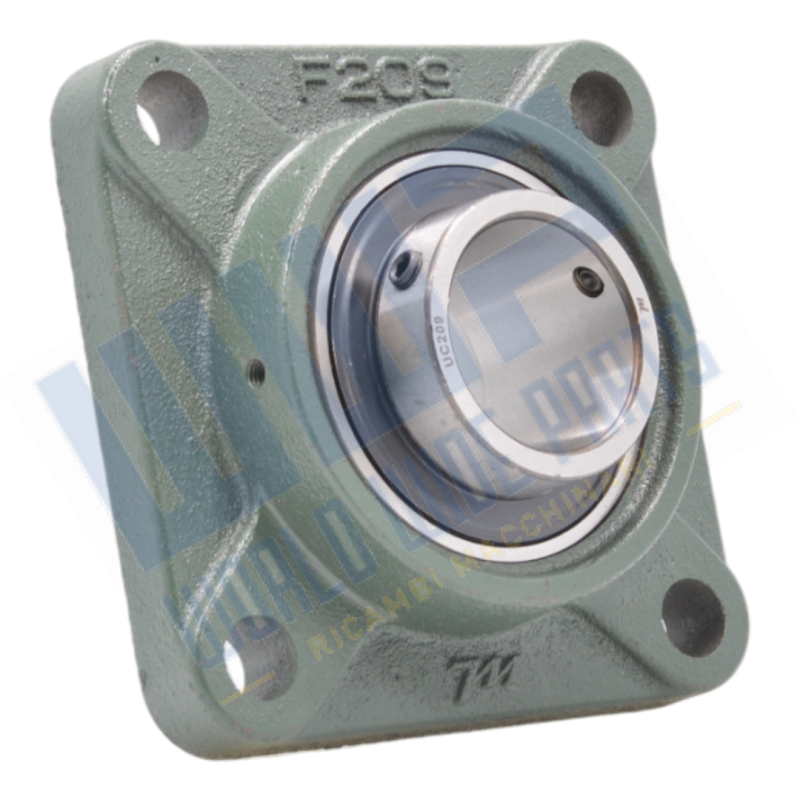

UCF 209 - Supporto flangiato Ø45
Diametro: 45 [mm]
Larghezza sede: 38 [mm]
Larghezza totale: 52,2 [mm]
Interasse: 105 [mm]
Descrizione Generica
Dimensioni
| d |
45 mm
|
Diametro foro |
|---|---|---|
| d1 |
≈57.3 mm
|
Diametro esterno dell'anello interno |
| A |
38 mm
|
Larghezza dell'alloggiamento |
| A1 |
16 mm
|
Larghezza della flangia |
| A5 |
26.5 mm
|
Sporgenza del coperchio terminale |
| B |
49.2 mm
|
Larghezza dell'anello interno |
| B4 |
8 mm
|
Distanza dalla parte laterale del dispositivo di bloccaggio al centro della filettatura |
| Db1 |
108 mm
|
Diametro esterno superiore |
| J |
105 mm
|
Distanza tra i bulloni di fissaggio |
| L |
137 mm
|
Lunghezza complessiva |
| N |
16 mm
|
Diametro del foro del bullone di fissaggio |
| s1 |
30.2 mm
|
Distanza dalla parte laterale del dispositivo di bloccaggio al centro della canalina |
| T |
52.2 mm
|
Larghezza complessiva |
| RG |
1/4-28 UNF
|
Filettatura dell'alloggiamento per l'ingrassaggio |
|---|---|---|
| R1 |
26 mm
|
Posizione assiale della filettatura dell'alloggiamento |
| DN |
6.6 mm
|
Diametro della sfera della testa dell'ingrassatore |
|---|---|---|
| SWN |
7.94 mm
|
Dimensione della chiave esagonale per il raccordo di ingrassaggio |
| GN |
1/4-28 UNF
|
Filettatura del raccordo di ingrassaggio |
