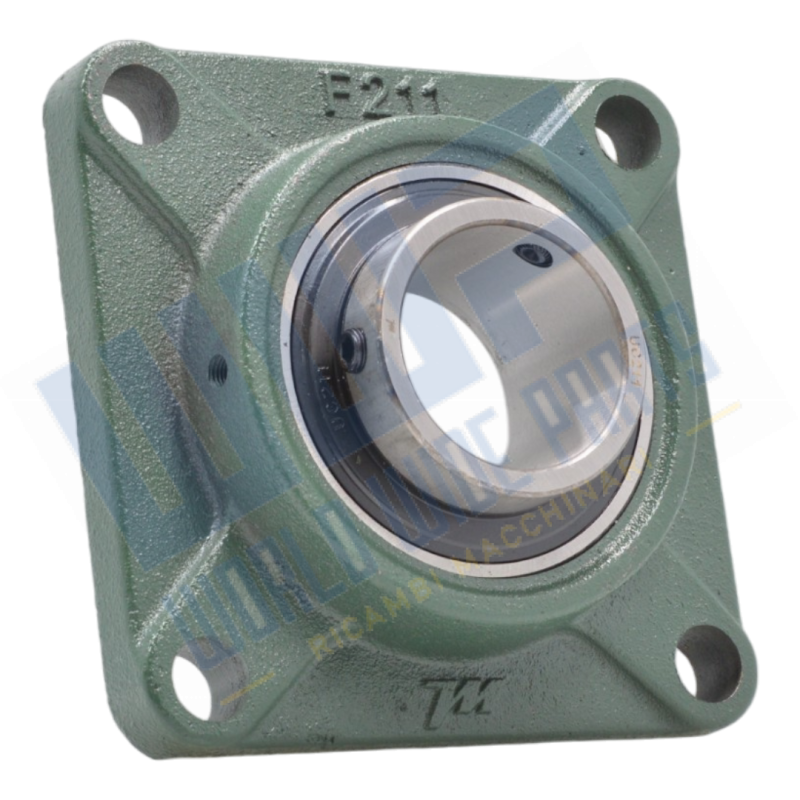

UCF 211 - Supporto flangiato Ø55
Diametro albero: 55 [mm]
Larghezza totale supporto: 43 [mm]
Larghezza, totale: 58.4 [mm]
Distanza tra i centri dei fori bullone: 130 [mm]
Larghezza cuscinetto, totale: 55.6 [mm]
Descrizione Generica
Dimensioni
| d |
55 mm
|
Diametro foro |
|---|---|---|
| d1 |
≈70 mm
|
Diametro esterno dell’anello interno |
| A |
43 mm
|
Larghezza totale |
| A1 |
18 mm
|
Larghezza della flangia |
| A5 |
37.5 mm
|
Standout (salto facciale) del coperchio di estremità |
| B |
55.6 mm
|
Larghezza dell'anello interno |
| B4 |
9.5 mm
|
Distanza dalla facciata laterale del dispositivo di fissaggio al centro della filettatura |
| Db1 |
130 mm
|
Diametro esterno superiore |
| J |
130 mm
|
Distanza tra bulloni di fissaggio |
| L |
162 mm
|
Altezza totale |
| N |
19 mm
|
Diametro del foro per bullone di fissaggio |
| s1 |
33.4 mm
|
Distanza dalla facciata laterale del dispositivo di fissaggio al centro della pista |
| T |
58.4 mm
|
Larghezza totale dell'unità |
| RG |
1/8-27 NPT
|
Filettatura alloggiamento per ingrassatore |
|---|---|---|
| R1 |
29 mm
|
Filettatura alloggiamento in posizione assiale |
| DN |
6.589 mm
|
Diametro della testa sferica dell'ingrassatore |
|---|---|---|
| SWN |
11.11 mm
|
Dimensioni chiave esagonale per l'ingrassatore |
| GN |
1/8-27 NPT
|
Filettatura dell'ingrassatore |
Dati di calcolo
| Coefficiente di carico dinamico | C |
43.6 kN
|
|---|---|---|
| Coefficiente di carico statico di base | C0 |
29 kN
|
| Carico limite di fatica | Pu |
1.25 kN
|
| Velocità limite |
3 000 r/min
|
|
|
Velocità limite con tolleranza albero h6
|
configurazioni consigliate con informazioni dettagliate
