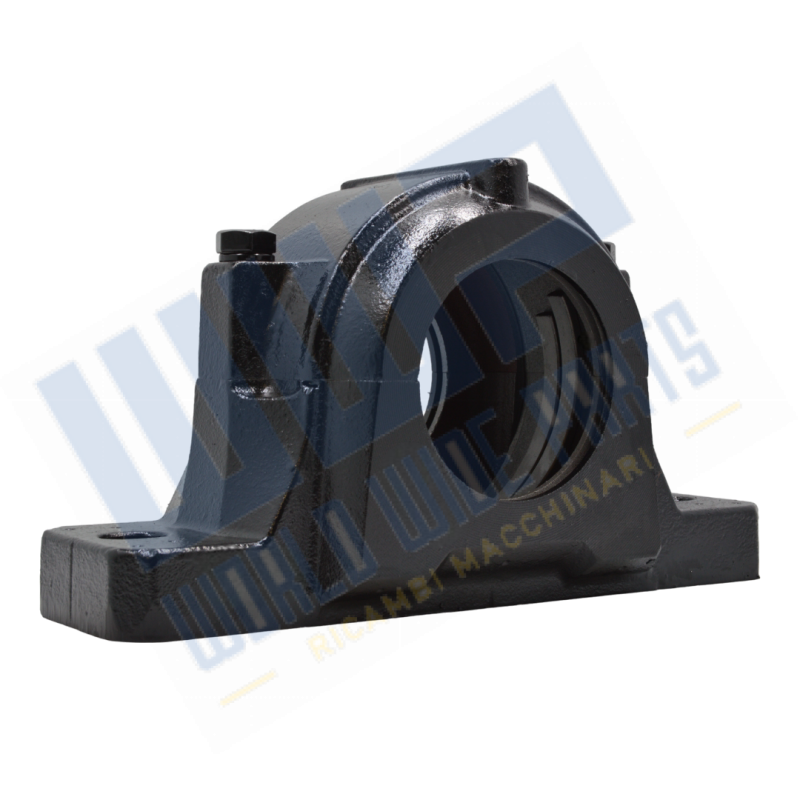

SNL 518-615 - Supporto componibile Ø160
Diametro della sede: 160 [mm]
Larghezza della sede cuscinetto: 65 [mm]
Altezza centrale (supporto ritto): 100 [mm]
Distanza tra i centri dei fori bullone: 290 [mm]
Diametro bullone di fissaggio: 20 [mm]
Descrizione Generica
Dimensioni
| Da |
160 mm
|
Diametro della sede cuscinetto |
|---|---|---|
|
G7
|
Classe di tolleranza diametro sede cuscinetto | |
| Ca |
65 mm
|
Larghezza della sede cuscinetto |
| H1 |
100 mm
|
Altezza centrale sede cuscinetto |
| Db |
102.5 mm
|
Diametro foro |
|---|---|---|
| A |
143 mm
|
Larghezza totale |
| A1 |
100 mm
|
Larghezza piedi |
| G1 |
1/8-27 NPSF
|
Filettatura dei fori di rilubrificazione |
| H |
192 mm
|
Altezza totale |
| H2 |
35 mm
|
Altezza in piedi |
| L |
345 mm
|
Altezza totale |
| J |
290 mm
|
Distanza tra bulloni di fissaggio |
| N |
28 mm
|
Lunghezza del foro per bullone di fissaggio |
| N1 |
22 mm
|
Larghezza del foro per bullone di fissaggio |
| A3 |
113 mm
|
Larghezza interna tra scanalature tenuta |
|---|---|---|
| A4 |
5 mm
|
Larghezza scanalatura tenuta |
| A5 |
9 mm
|
Distanza facciata posteriore scanalatura tenuta |
| A6 |
13 mm
|
Larghezza al diametro del foro |
| Dc |
111 mm
|
Diametro scanalatura tenuta |
| J6 |
317 mm
|
Distanza tra le spine di arresto |
|---|---|---|
| J7 |
35 mm
|
Sfalsamento assiale delle spine di arresto |
| N4 |
max.8 mm
|
Diametro delle spine di arresto |
Dati di calcolo
| P0° |
430 kN
|
Carico di rottura sull’angolo di carico a 0° |
|---|---|---|
| P55° |
550 kN
|
Carico di rottura sull’angolo di carico a 55° |
| P90° |
340 kN
|
Carico di rottura sull’angolo di carico a 90° |
| P120° |
250 kN
|
Carico di rottura sull’angolo di carico a 120° |
| P150° |
215 kN
|
Carico di rottura sull’angolo di carico a 150° |
| P180° |
275 kN
|
Carico di rottura sull’angolo di carico a 180° |
| Pa |
180 kN
|
Carico di rottura, assiale |
| Q120° |
400 kN
|
Carico per raggiungere il limite di snervamento con un angolo di carico di 120° |
|---|---|---|
| Q150° |
230 kN
|
Carico per raggiungere il limite di snervamento con un angolo di carico di 150° |
| Q180° |
200 kN
|
Carico per raggiungere il limite di snervamento con un angolo di carico di 180° |
Materiali
<td class="col-1-no-image" style="border-top:none;border-right-color:inherit;border-bottom-color:inherit;border-left-color:inherit;border-right-style:solid;border-bottom-style:solid;border-left-style:solid;border-right-width:0px;border-bottom-width:0px;border-left-width:0px;font-family:'SKF Sans Regular';color:rgba(0,0,0,0.87);line-height:1.5;vertical-align:m| Materiale del supporto |
Ghisa
|
configurazioni consigliate con informazioni dettagliate
