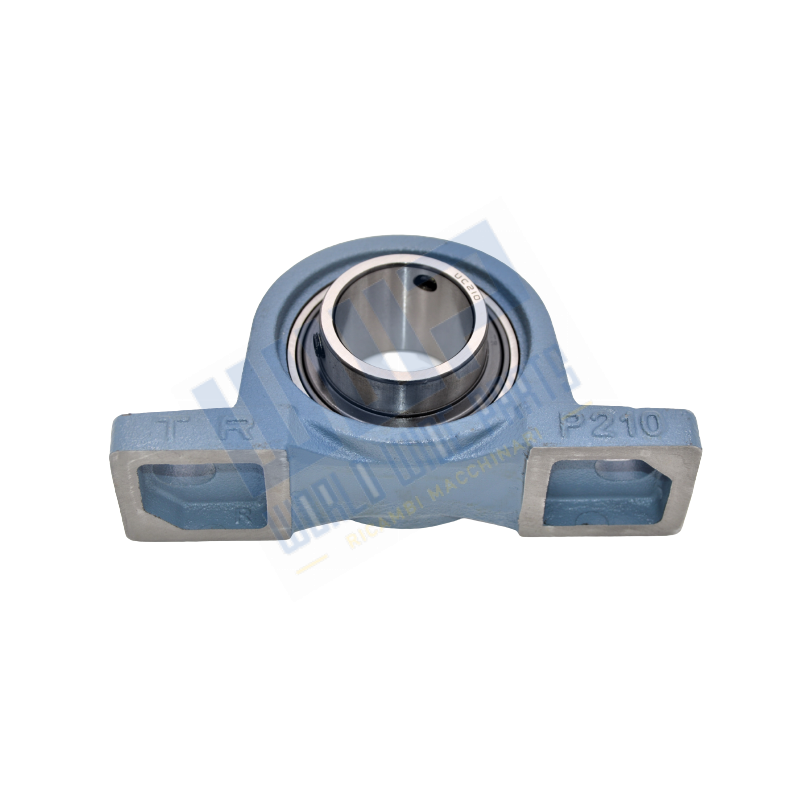

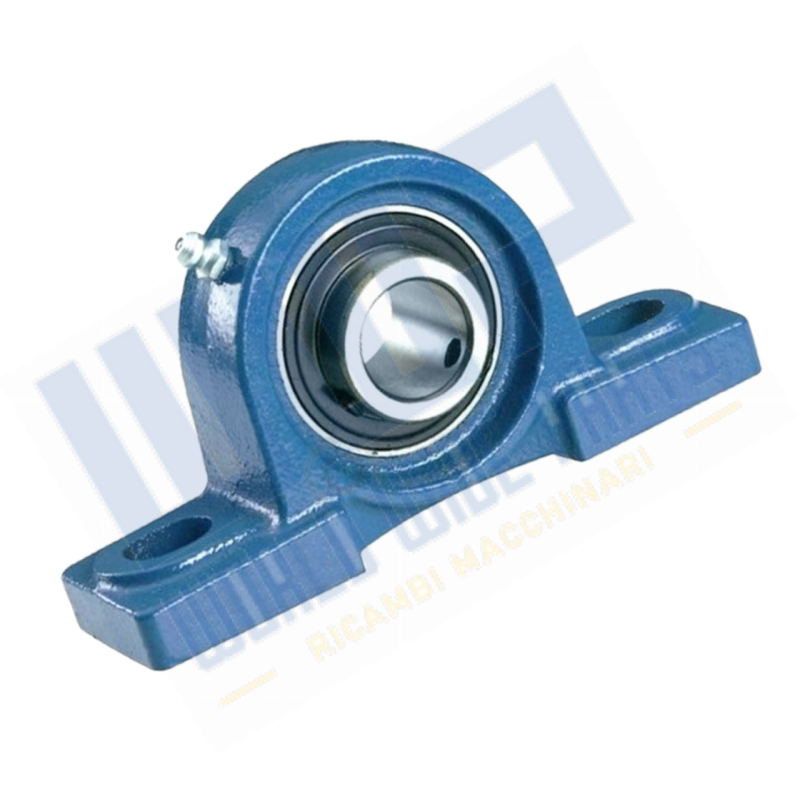

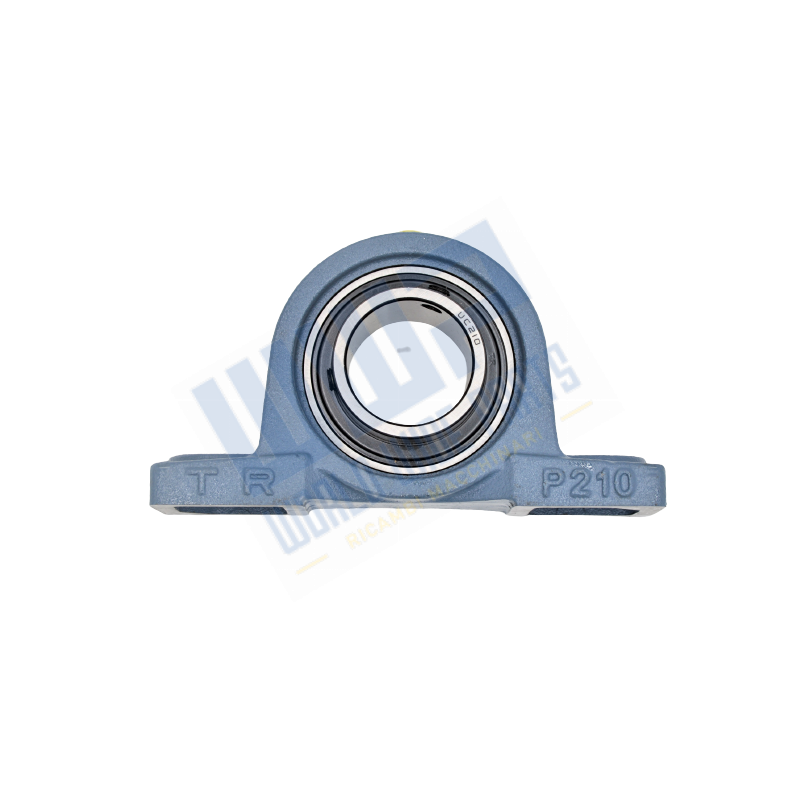

UCP 210 - Supporto a ponte Ø50
Diametro albero: 50 [mm]
Altezza centrale (supporto ritto): 57.2 [mm]
Larghezza totale supporto: 56 [mm]
Distanza tra i centri dei fori bullone: 159 [mm]
Larghezza cuscinetto, totale: 51.6 [mm]
Descrizione Generica
Dimensioni
| d |
50 mm
|
Diametro foro |
|---|---|---|
| d1 |
≈62.1 mm
|
Diametro spallamento anello interno |
| A |
56 mm
|
Larghezza base |
| A1 |
32 mm
|
Larghezza superiore |
| B |
51.6 mm
|
Larghezza dell'anello interno |
| B4 |
9.5 mm
|
Distanza dalla facciata laterale del dispositivo di fissaggio al centro della filettatura |
| H |
57.2 mm
|
Altezza centrale sede sferica |
| H1 |
19 mm
|
Altezza in piedi |
| H2 |
116 mm
|
Altezza totale |
| J |
159 mm
|
Distanza tra bulloni di fissaggio |
| J |
max.161 mm
|
Distanza tra bulloni di fissaggio |
| J |
min.157 mm
|
Distanza tra bulloni di fissaggio |
| L |
206.5 mm
|
Altezza totale |
| N |
20 mm
|
Diametro del foro per bullone di fissaggio |
| N1 |
22 mm
|
Lunghezza del foro per bullone di fissaggio |
| s1 |
32.6 mm
|
Distanza dalla facciata laterale del dispositivo di fissaggio al centro della pista |
| RG |
1/8-27 NPT
|
Filettatura alloggiamento per l'ingrassatore |
|---|---|---|
| R1 |
3 mm
|
Filettatura alloggiamento in posizione assiale |
| Rα |
45 °
|
Filettatura alloggiamento in posizione angolare |
| DN |
6.589 mm
|
Diametro della testa sferica dell'ingrassatore |
|---|---|---|
| SWN |
11.11 mm
|
Dimensioni chiave esagonale per l'ingrassatore |
| GN |
1/8-27 NPT
|
Filettatura dell'ingrassatore |
Dati di calcolo
| Coefficiente di carico dinamico | C |
35.1 kN
|
|---|---|---|
| Coefficiente di carico statico di base | C0 |
23.2 kN
|
| Carico limite di fatica | Pu |
0.98 kN
|
| Velocità limite |
3 300 r/min
|
|
|
Velocità limite con tolleranza albero h6
|
