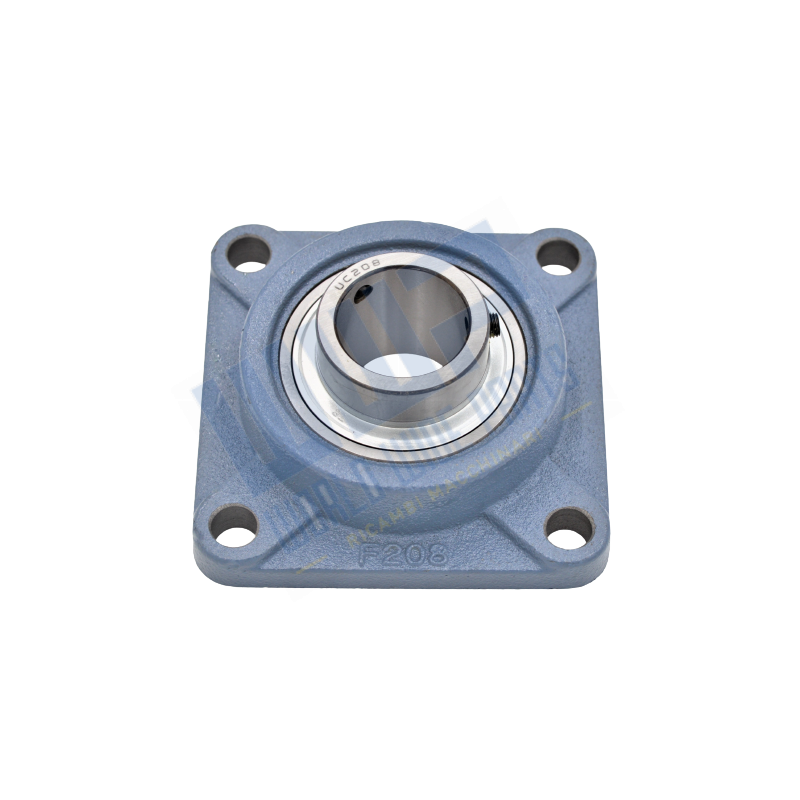

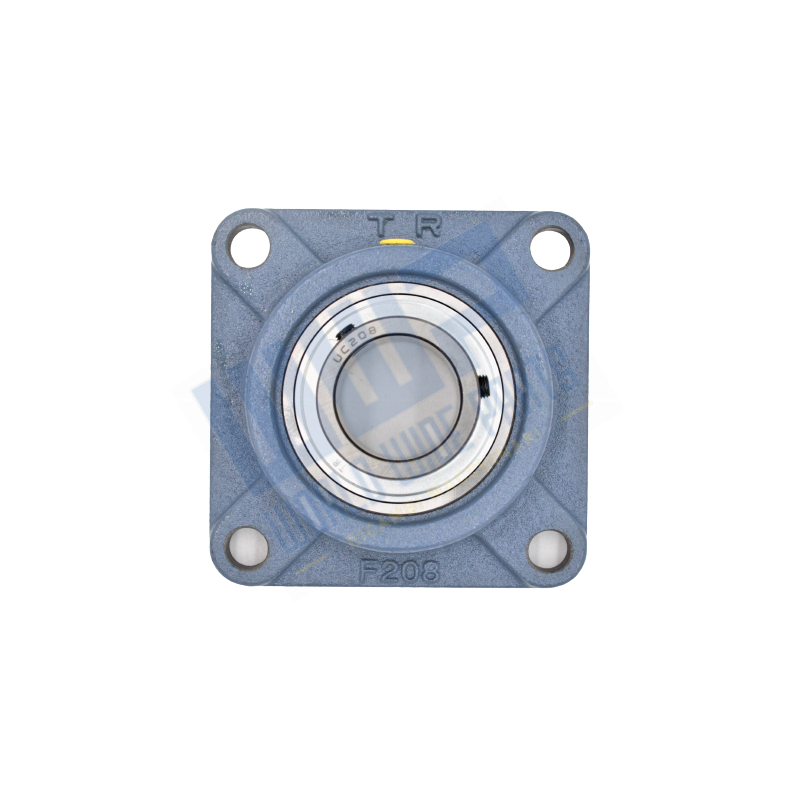

UCF208 - Supporto flangiato Ø40
Diametro albero: 40 [mm]
Larghezza totale supporto: 35.5 [mm]
Larghezza, totale: 51,1 [mm]
Distanza tra i centri dei fori bullone: 102 [mm]
Larghezza cuscinetto, totale: 49,2[mm]
Descrizione Generica
Dimensioni
| d |
40 mm
|
Diametro foro |
|---|---|---|
| d1 |
≈52.5 mm
|
Diametro esterno dell’anello interno |
| A |
35.5 mm
|
Larghezza totale |
| A1 |
15 mm
|
Larghezza della flangia |
| A5 |
26 mm
|
Standout (salto facciale) del coperchio di estremità |
| B |
49.2 mm
|
Larghezza dell'anello interno |
| B4 |
8 mm
|
Distanza dalla facciata laterale del dispositivo di fissaggio al centro della filettatura |
| Db1 |
100 mm
|
Diametro esterno superiore |
| J |
102 mm
|
Distanza tra bulloni di fissaggio |
| L |
130 mm
|
Altezza totale |
| N |
16 mm
|
Diametro del foro per bullone di fissaggio |
| s1 |
30.2 mm
|
Distanza dalla facciata laterale del dispositivo di fissaggio al centro della pista |
| T |
51.1 mm
|
Larghezza totale dell'unità |
| RG |
1/4-28 UNF
|
Filettatura alloggiamento per ingrassatore |
|---|---|---|
| R1 |
25 mm
|
Filettatura alloggiamento in posizione assiale |
| DN |
6.6 mm
|
Diametro della testa sferica dell'ingrassatore |
|---|---|---|
| SWN |
7.94 mm
|
Dimensioni chiave esagonale per l'ingrassatore |
| GN |
1/4-28 UNF
|
Filettatura dell'ingrassatore |
Dati di calcolo
| Coefficiente di carico dinamico | C |
32.5 kN
|
|---|---|---|
| Coefficiente di carico statico di base | C0 |
20 kN
|
| Carico limite di fatica | Pu |
0.85 kN
|
| Velocità limite |
3 750 r/min
|
|
|
Velocità limite con tolleranza albero h6
|
