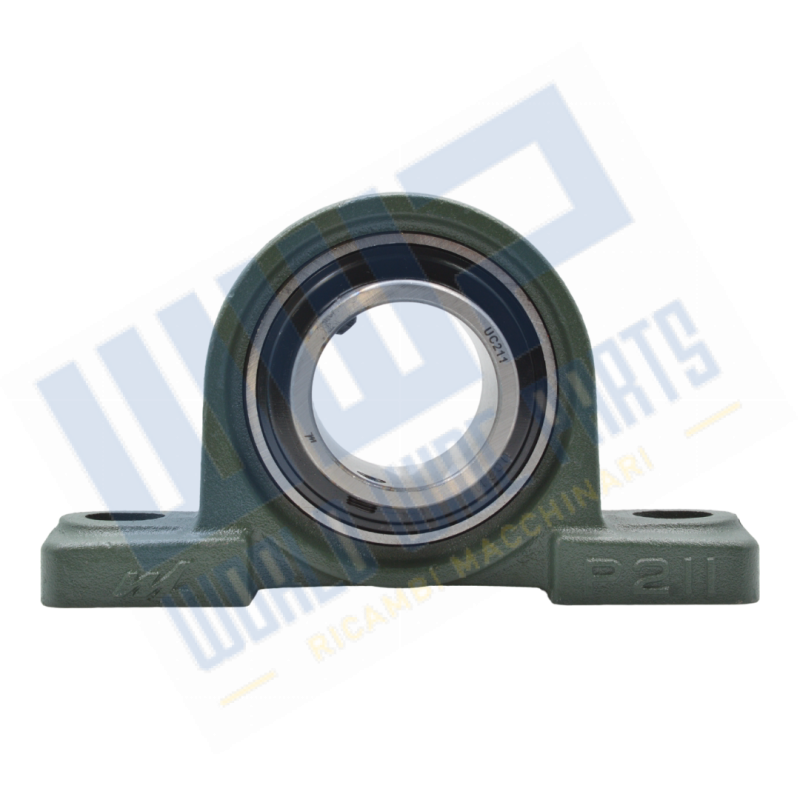

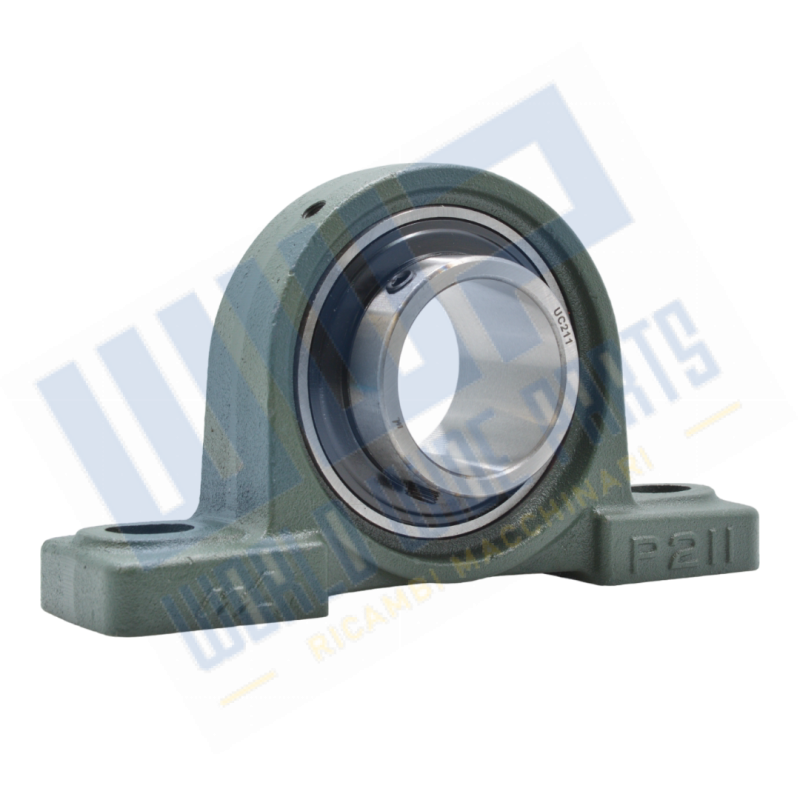

UCP211 - Supporto a ponte Ø55
Diametro albero: 55 [mm]
Altezza centrale (supporto ritto): 63.5 [mm]
Larghezza totale supporto: 59 [mm]
Distanza tra i centri dei fori bullone: 171 [mm]
Larghezza cuscinetto, totale: 55.6 [mm]
Descrizione Generica
| Conformità allo standard |
JIS
|
| Specifico per lo scopo |
Per applicazioni di movimentazione materiali
|
| Materiale, supporto |
Ghisa
|
| Sistema di tenuta, cuscinetto |
Tenuta e anello centrifugatore su ambo i lati
|
| Tipo di sistema di tenuta, cuscinetto |
Strisciante, standard
|
| Sistema di tenuta, unità |
Coperchio di estremità opzionale
|
| Rivestimento |
Senza
|
Dimensioni
| d |
55 mm
|
Diametro foro |
|---|---|---|
| d1 |
≈70 mm
|
Diametro spallamento anello interno |
| A |
59 mm
|
Larghezza base |
| A1 |
36 mm
|
Larghezza superiore |
| B |
55.6 mm
|
Larghezza dell'anello interno |
| B4 |
9.5 mm
|
Distanza dalla facciata laterale del dispositivo di fissaggio al centro della filettatura |
| H |
63.5 mm
|
Altezza centrale sede sferica |
| H1 |
22 mm
|
Altezza in piedi |
| H2 |
126 mm
|
Altezza totale |
| J |
171 mm
|
Distanza tra bulloni di fissaggio |
| J |
max.173 mm
|
Distanza tra bulloni di fissaggio |
| J |
min.169 mm
|
Distanza tra bulloni di fissaggio |
| L |
219 mm
|
Altezza totale |
| N |
20 mm
|
Diametro del foro per bullone di fissaggio |
| N1 |
22 mm
|
Lunghezza del foro per bullone di fissaggio |
| s1 |
33.4 mm
|
Distanza dalla facciata laterale del dispositivo di fissaggio al centro della pista |
| RG |
1/8-27 NPT
|
Filettatura alloggiamento per l'ingrassatore |
|---|---|---|
| R1 |
4 mm
|
Filettatura alloggiamento in posizione assiale |
| Rα |
45 °
|
Filettatura alloggiamento in posizione angolare |
| DN |
6.589 mm
|
Diametro della testa sferica dell'ingrassatore |
|---|---|---|
| SWN |
11.11 mm
|
Dimensioni chiave esagonale per l'ingrassatore |
| GN |
1/8-27 NPT
|
Filettatura dell'ingrassatore |
Dati di calcolo
| Coefficiente di carico dinamico | C |
43.6 kN
|
|---|---|---|
| Coefficiente di carico statico di base | C0 |
29 kN
|
| Carico limite di fatica | Pu |
1.25 kN
|
| Velocità limite |
3 000 r/min
|
|
|
Velocità limite con tolleranza albero h6
|
configurazioni consigliate con informazioni dettagliate
