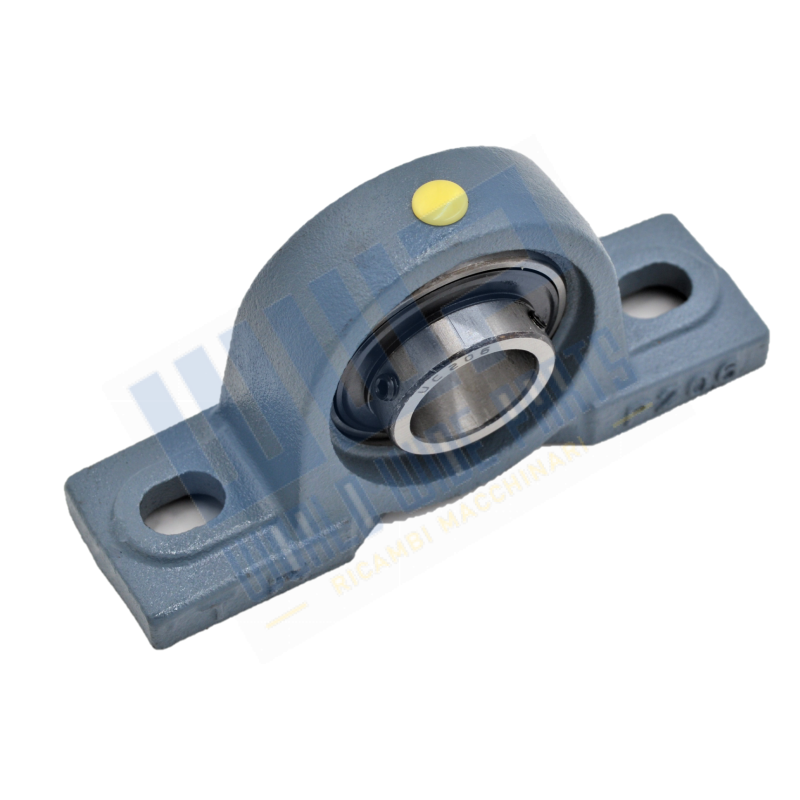

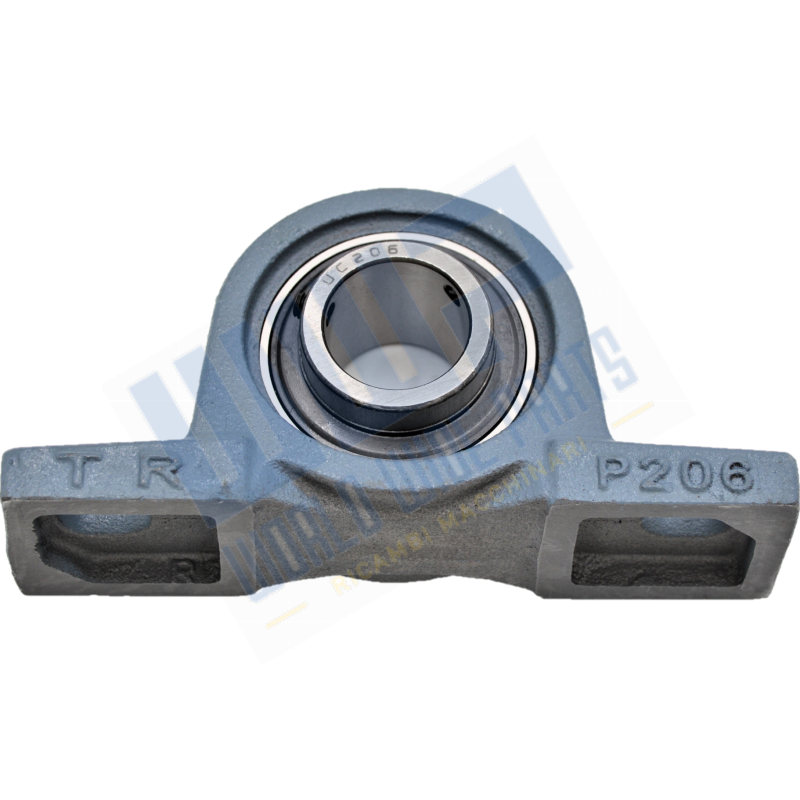

UCP 206 - Supporto a ponte Ø30
Diametro albero: 30 [mm]
Altezza centrale (supporto ritto): 42.9 [mm]
Larghezza totale supporto: 45 [mm]
Distanza tra i centri dei fori bullone: 121 [mm]
Larghezza cuscinetto, totale: 38.1 [mm]
Descrizione Generica
Dimensioni
| d |
30 mm
|
Diametro foro |
|---|---|---|
| d1 |
≈39.8 mm
|
Diametro spallamento anello interno |
| A |
45 mm
|
Larghezza base |
| A1 |
27 mm
|
Larghezza superiore |
| B |
38.1 mm
|
Larghezza dell'anello interno |
| B4 |
5.5 mm
|
Distanza dalla facciata laterale del dispositivo di fissaggio al centro della filettatura |
| H |
42.9 mm
|
Altezza centrale sede sferica |
| H1 |
16.5 mm
|
Altezza in piedi |
| H2 |
83.5 mm
|
Altezza totale |
| J |
121 mm
|
Distanza tra bulloni di fissaggio |
| J |
max.125 mm
|
Distanza tra bulloni di fissaggio |
| J |
min.117 mm
|
Distanza tra bulloni di fissaggio |
| L |
165 mm
|
Altezza totale |
| N |
17 mm
|
Diametro del foro per bullone di fissaggio |
| N1 |
21 mm
|
Lunghezza del foro per bullone di fissaggio |
| s1 |
22.2 mm
|
Distanza dalla facciata laterale del dispositivo di fissaggio al centro della pista |
| RG |
1/4-28 UNF
|
Filettatura alloggiamento per l'ingrassatore |
|---|---|---|
| R1 |
1 mm
|
Filettatura alloggiamento in posizione assiale |
| Rα |
45 °
|
Filettatura alloggiamento in posizione angolare |
| DN |
6.6 mm
|
Diametro della testa sferica dell'ingrassatore |
|---|---|---|
| SWN |
7.94 mm
|
Dimensioni chiave esagonale per l'ingrassatore |
| GN |
1/4-28 UNF
|
Filettatura dell'ingrassatore |
Dati di calcolo
| Coefficiente di carico dinamico | C |
19.5 kN
|
|---|---|---|
| Coefficiente di carico statico di base | C0 |
11.4 kN
|
| Carico limite di fatica | Pu |
0.48 kN
|
| Velocità limite |
5 000 r/min
|
|
|
Velocità limite con tolleranza albero h6
|
configurazioni consigliate con informazioni dettagliate
