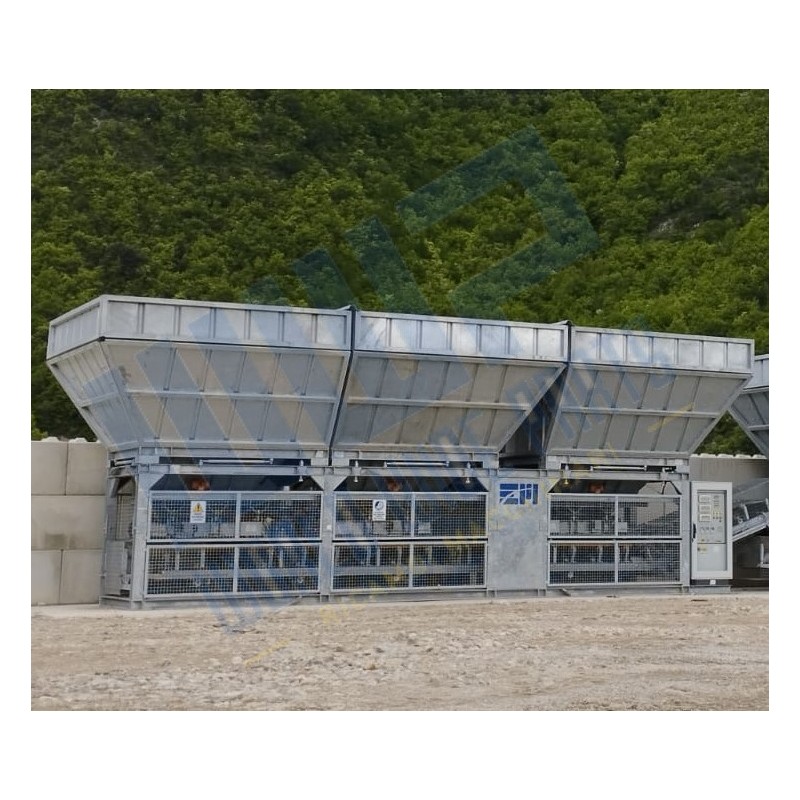

Modulo principale n.3 vasche stoccaggio inerti per MOBIL FAST 2 MIX-MC PRO

STOCCAGGIO: 3 vasche indipendenti da 11 m³ VOLUME GEOMETRICO EFFETTIVO

CARICO INERTI: IDONEO A MEZZO PALA MECCANICA (RAMPA DI CARICO ESCLUSA DALLA FORNITURA)

MASSIMA DIMENSIONE INERTI: 35 mm

Idoneo per trasporto su pianale da 13600 mm

VASCHE STOCCAGGIO INERTI:

N° 3 scomparti da 3.300 x 3.300 mm cad. (inclinazione sponde 60°)

N° 3 vaschette complete di n° 2 elettro-vibratori (tot. n°6 vibratori)

DOSAGGIO INERTI A BATCH:

N.3 Sistemi di pesatura a n° 4 celle di carico f.s. kg 30.000 - divisione 20 kg.

Visualizzatore digitale. Scheda per uscita analogica 0/10 Volt D.C. per il collegamento all’automazione. Porta seriale RS232.

NASTRINI ESTRATTORI:

N° 3 nastrini estrattori con motoriduttore. Motore elettrico trifase 3 kW servoventilato.

Lunghezza telo 1.750 mm cad., larghezza telo 800 mm cad., classe 315, telo dotato di bordi plissettati.

Regolazione della portata di estrazione tramite inverter.

Range di portata per ogni singolo nastrino 10-120 m³/h.

Sensori magnetici per controllo giri nastrino. N.B. La somma delle portate dei singoli nastrini deve essere inferiore o al massimo uguale alla portata nominale del mescolatore.

NASTRO CONVOGLIATORE A COLLO D’OCA DA VASCHE A MIXER:

Portata 180 m³/h.

Telo lunghezza 12.500 mm e larghezza 800 mm - classe 315 - sp. mm 4+2 - 3 tele (sp. totale 9 mm)

Rulli autolubrificanti disposti a terna da Ø 89 mm

Rullo motore Ø 320 mm rivestito in gomma antiscivolo

Motore elettrico trifase 5,5 kW - Riduttore ortogonale

Copertura realizzata in lamiera zincata

Sistema antinfortunistico con fune di emergenza e rete di protezione

FINITURA:

Le sponde, i separatori e le vaschette delle vasche di stoccaggio inerti sono zincate a caldo.

I restanti componenti dell'impianto sono verniciati secondo il seguente ciclo:

- Preparazione: Grado di preparazione P1 secondo normativa ISO 8501.

- Verniciatura: Applicazione di smalto acrilico alto solido al fosfato di zinco semilucido a ridotto contenuto di solvente, resistente ad acidi, alcali, grassi ed oli; spessore medio 160 µm.

Altri accessori a completamento sono altresì verniciati, a meno di diverse specifiche nelle singole voci.

SPESSORI:

Sponde - separatori - sovrasponde (eventuali): 4 mm

Vaschette per inerti: 6 mm

Rinforzi applicati sui punti soggetti a maggiore usura e sollecitazione 8÷12 mm.

ALTRI DATI:

Set di cartelli di segnalazione antinfortunistica secondo le normative di legge. Impianto elettrico a bordo macchina con scatola di derivazione e canalina zincata.

NOTA BENE:

I componenti sono dimensionati assumendo:

- Tipo di terreno: tipo B (secondo l'Eurocodice 8);

- Azione sismica: caratterizzata da valore massimo dell'accelerazione orizzontale di ancoraggio dello spettro di risposta elastica per gli stati limite ultimi di salvaguardia della vita ag/g = 0,20 (secondo l'Eurocodice 8).

Per le altre condizioni ambientali di progettazione, consultare l'apposita voce "Specifiche generali di progettazione".

• N.2 PREDISPOSIZIONE ALLA INSTALLAZIONE DI GRIGLIE ANTINFORTUNISTICHE (COSTO PER SINGOLO SCOMPARTO).


• N.2 SISTEMA DI PESATURA INERTI IN CONTINUO - da applicare a ciascun nastrino volumetrico e RELATIVA INTEGRAZIONE PER GESTIONE AUTOMATIZZATA DELLA PESATA IN CONTINUO.


• N.1 IMPIANTO SEMAFORICO - PER SEGNALAZIONE START/STOP CARICO SU CIASCUNO SCOMPARTO DI STOCCAGGIO INERTI.


• N.1 KIT SOLLEVAMENTO E SCARICO IMPIANTO MOBIL FAST 2 MIX-MC PRO E MODULO AGGIUNTIVO.


• N.1 FINITURA DEI COMPONENTI VERNICIATI - COLORE STANDARD: RAL 9002 (GREY WHITE) / RAL 7015 (SLATE GREY).


• N.1 SPECIFICHE GENERALI DI PROGETTAZIONE RELATIVE AD IMPIANTI DI BETONAGGIO E SILOS DI DIAMETRO MASSIMO PARI A 3500 mm.



Tutti i componenti sono dimensionati per le seguenti condizioni ambientali:

- Rugosità del terreno: area pianeggiante con bassa vegetazione ed ostacoli isolati distanti dal sito d'installazione manufatto almeno 20 volte l’altezza, e categoria di esposizione II (Eurocodice 1);

- Azioni sulle strutture (Eurocodice 1):

carichi da neve: 1.00 kN/m2

carichi da vento: v= 28 m/sec - 100 km/h;

- Tipo di terreno: tipo B, terreni di media consistenza caratterizzati da velocità media di propagazione delle onde di taglio nei primi 30 m tra 360 m/s e 800 m/s, con NSPT > 50 colpi/30 cm nei terreni a grana grossa e Cu,30 > 250 kPA nei terreni a grana fina (Eurocodice 8);

- Azione sismica: caratterizzata da valore massimo dell'accelerazione orizzontale di ancoraggio dello spettro di risposta elastica per gli stati limite ultimi di salvaguardia della vita ag/g = 0,2 (Eurocodice 8);

- Temperatura dell'aria: compresa tra -5° (minima invernale) e +40° (massima estiva), salvo realizzazione di tamponature coibentanti sull’impianto di betonaggio e/o sui silos;

- Classe di uso: classe I, costruzioni con presenza solo occasionale di persone, equivalente alla classe di importanza I secondo la definizione sugli Eurocodici.

Tutte le strutture d'acciaio sono realizzate con profili laminati a caldo di qualità S275 o superiore, in conformità con la norma EN 10025.

La lega di acciaio utilizzata è di qualità S235 o superiore, in conformità alla norma UNI EN 10025.
